フリーウェアで間取り図作成 その一


LESSON 1Myプランナーを起動するには

▲TOP1階完成図参照2階完成図参照
MyプランナーデスクトップのMyプランナーのアイコンをクリックすると「Myプランナー」が起動します。 ヒント!スタートメニューの「スタート」〜「プログラム」〜「Myプランナー」〜「Myプランナー」でも起動できます。

ヒント!

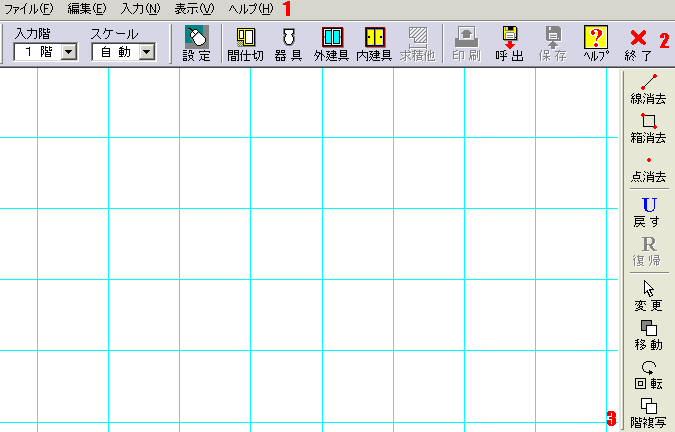

1 すべての機能は、このメニューバーから実行することができます。
2 ツールバーは、よく使うものをアイコンで表示しています。
3 編集ツールバーは、よく使う編集機能を、アイコンで表示しています。

  基本画面の構成
基本画面

LESSON 2モジュールを設定をするには

▲TOP1階完成図参照2階完成図参照
設定

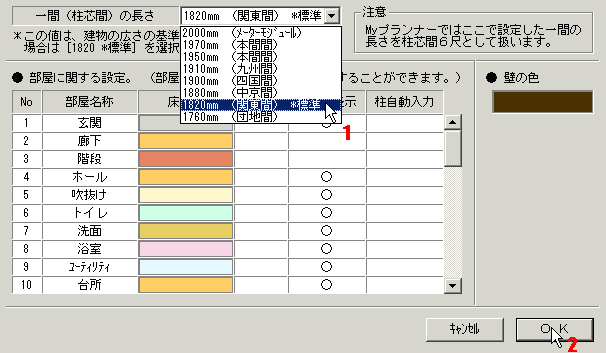

1 一間(柱芯間)の長さの1820o(関東間)※標準
2 OKとすると設定完了!
ツールバーの設定アイコンをクリックすると下表設定メニューが出てきますので

設定画面

ヒント!モジュールとは、間取りを構成する基本寸法のことです。ここでは一間を1820oモジュールに設定しましたが、お好みに選んで設定できます。

LESSON 3部屋作成をするには

▲TOP1階完成図参照2階完成図参照
1 入力階が1階なのを確認
2 間仕切をクリック

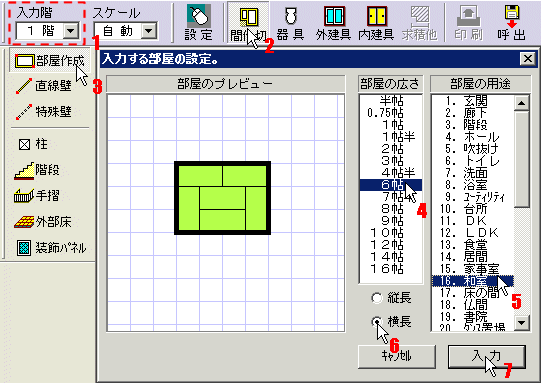

3 部屋作成クリックすると設定画面が表示
4 部屋の広さ6帖を選択
5 部屋の用途和室を選択
6 横長を選択
7 入力とクリックすると和室の入力画面になる
部屋作成画面

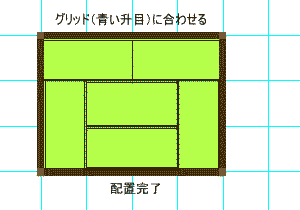

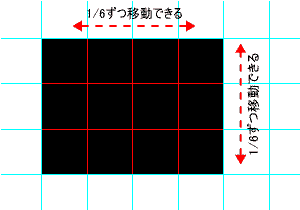

黒い配置枠がでるのでグリッド(青い升目)に合わせながら、作業画面のやや左下に位置をきめたらクリックして配置完了
配置 右 配置和室
ヒント!畳の方向を変更するには、メニューバーの編集図面回転とクリックし、和室の畳をクリックすると方向が変更できます。

LESSON 4間取りのプランを用意してください。

▲TOP1階完成図参照2階完成図参照
部屋作成完成

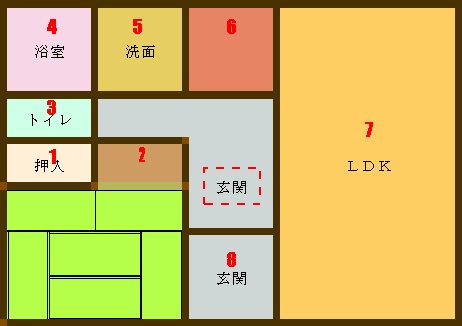

1 1帖の押入
2 1帖の床の間
3 1帖のトイレ
4 2帖の浴室
5 2帖の洗面
6 2帖の階段
7 14帖のLDK
8 2帖の玄関

ヒント!最後の8の玄関を入力したところで、ホールの部分が誤って玄関と自動認識されてしまいました。
誤って認識された玄関は、ホールに変更することができます。

LESSON 5部屋を変更をするには

▲TOP1階完成図参照2階完成図参照
1 メニューバーの編集をクリック
2 図面変更をクリック
3 編集をおこなう玄関をクリック

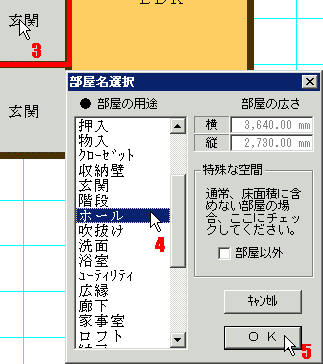

4 ダイヤログが、でてくるので、ホールを選択
5 OKとクリック
図面変更右
図面変更ダイヤログ
