床下潜りました~その二(耐震補強工事??)

リフォームさせて頂いたとあるお宅で、その調査のため床下潜りました。
すると、なにやら怪しげな金物やら、プラ束が点々と設置。
こ、これはもしかして、インチキ耐震補強工事じゃないかと。。。

ミステリアスゾーン

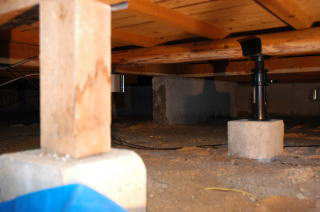

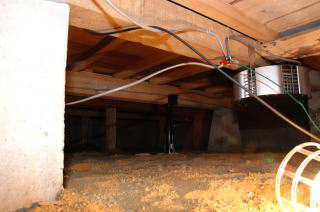

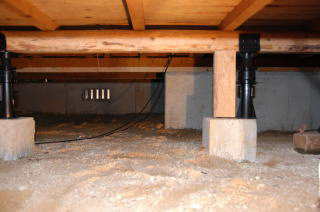

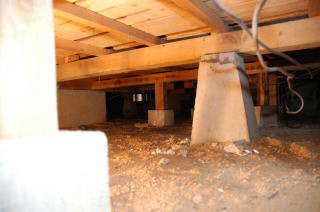

床下写真1 床下写真2
話変わりますが、、上の写真なんか写りがいいと思いませんか?デジタル一眼レフカメラ ニコン D100で写しましたものですから。実を言うとその日は現場用に使ってるデジカメが壊れて、
本当はこんな過酷な状況にD100を持って行きたくなかった(T_T)
では、床下潜ってみましょう。
「いや~、やっぱいいわニコン♪」
と、言いつつズンズン進みます。

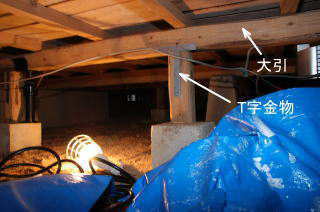

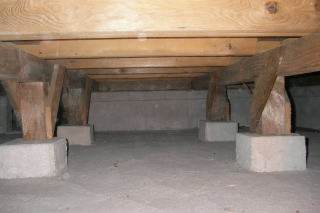

床下写真3 床下写真4
すかさず怪しげなT字金物発見!
しかも、大引への金物のかかりがメチャクチャ浅い。
地震時の横揺れにはあまり関係ないT字金物。(引き抜き力抵抗に有効ですね)や、プラ束が設置されてます。それも所々に。こ、これで耐震補強工事の意味をなすのでしょうか?

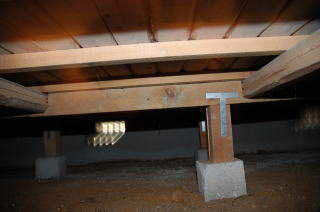

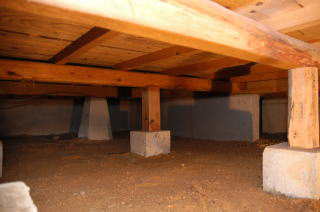

床下写真5 床下写真6
しかも、全ヶ所に丁寧に取付してるのであれば、まだしも、、、
こっちの方はつけてなかったり、、、、
あっちは→取り付けたりと、、、、素人以下です。
「とりあえずここは付とくか~、よくわからんけど♪」
「あっちの方はめんどくさいからいいか~」
と、工事(工事とはとてもいえないが)をおこなった人の台詞が聞こえてきそうです。

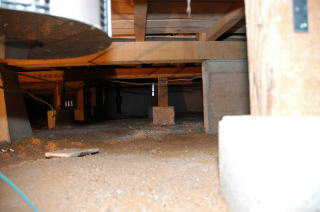

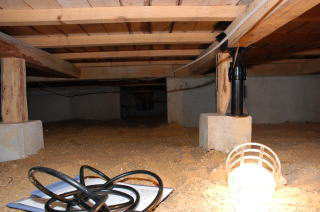

床下写真7 床下写真8
本来プラ束は上部は釘止め+下部はコンクリートボンドで接着するのですが、見えないと思いますが、ホント横にちょんと置いてあるだけです。ニコンオンラインアルバムに掲載してます。 これなんか、わざわざ本来設置してある、束を外して、設置しています。ぐらぐらのプラ束なら、本来の木束のほうがましです。
これで地震に強くなるなんて、お客さんがわざわざ床下まで潜らないと思ってる?見てもわかんないと思ってる?
床下写真9 床下写真10
束石の上に設置せずに、軟弱な土の上に。
このやる気のなさ。だらけにだらけてます。
「頑丈な金物を使います」とか、
「高強度の樹脂製床束使います」とか言ってる見たいですが、こんな工事でしたら、木製でも根がらみを全束に設置した前ページ(床下潜りました~その一)の↑の方がよっぽど頑丈です。
もっと大きな画面で見たい方はニコンオンラインアルバムに掲載しております。

床下弄って耐震補強工事??

皆さんご存じですか?
木造住宅では、地震力に対しての床面は構造計算外だと言うことを。
それは3階建て木造住宅でも同じです。
構造計算上、床面は地震力抵抗に全くとは言いませんが、あまり、あてにされてないということです。

地震を受けたとき建物は横揺れしますよね。(直下型もありますが)
で、その横揺れにたいしてこの建物はどのくらい強いのかを数値で示すのが構造計算なのですが、
耐力壁(筋違いや構造用合板が施してる壁)の量とバランスで計算をおこなってます。

※木造でも特別に床を頑丈に作った住宅があります。剛性床と言いますが、
その場合は地震に有効に働きます。
しかし、一般の住宅、特にリフォームの対象となる古い住宅は剛性床は、まず、ありません。
また、上記は地震力の計算においてです。積載加重等の鉛直加重に関しては除外します。

話がややこしくなりそうなので簡潔に
床下を幾ら弄ったところでダメ!耐力壁が不足すれば地震で倒れます。

地震に強いか弱いか本当に調べるのであれば、まず、耐力壁調査をするでしょう。
床下潜って、泥んこで這い上がってきたその迫力で、
「やばいっす!地震きたらすぐ倒れるっすよ!」
言うような業者いたら、そう、怪しい人だと思って下さい。
